La unión virola-fondo de su depósito, justificada por la fatiga de cada ciclo de llenado
El espesor del cordón de la unión virola-fondo y de las tubuladuras no lo fija la experiencia: lo fija la fatiga acumulada en cada ciclo de llenado. Conocer esa fatiga antes de que el cordón falle es lo que diferencia un diseño justificado de uno heredado del anterior.
Proponga una pieza para un caso piloto
Qué calculamos
Fatiga de la unión virola-fondo (elementos finitos)

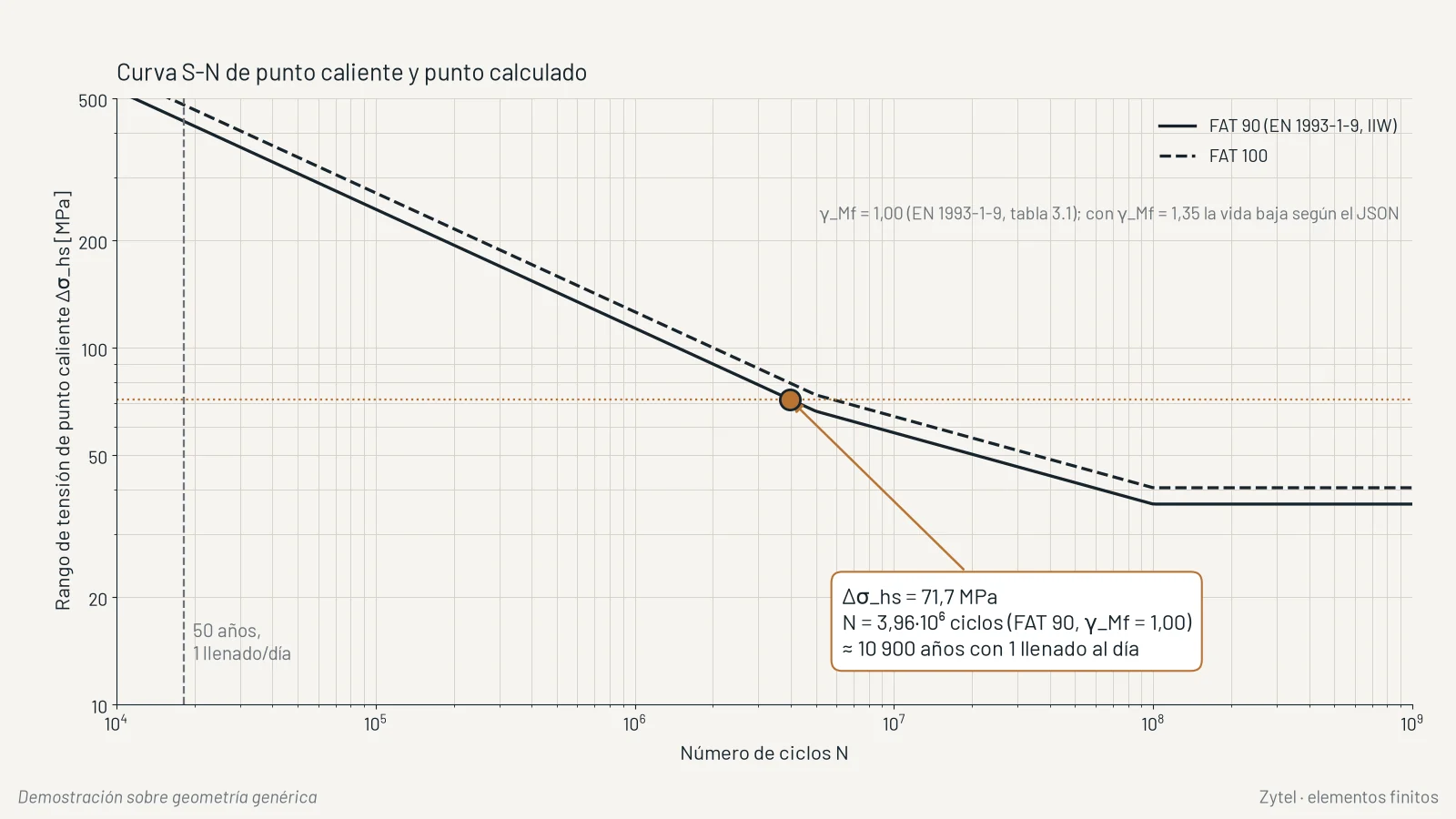

Tensión y fatiga del cordón de la unión virola-fondo bajo ciclos de carga de nivel de líquido, viento o sismo, según EN 14015, EN 1993-1-9 e IIW.
Tubuladuras y refuerzos (elementos finitos)

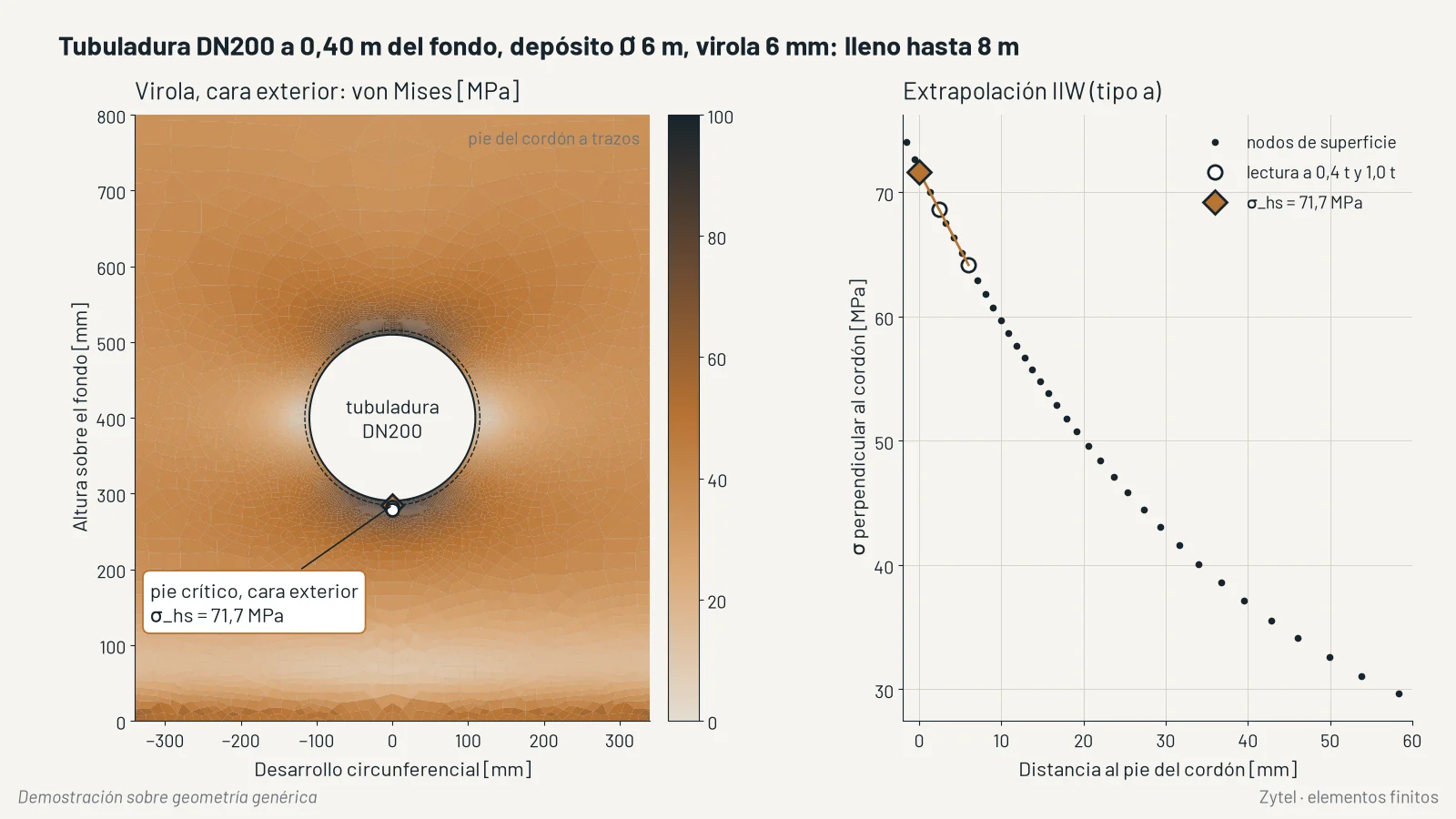

Tensión de punto caliente en el cordón de la tubuladura y en las soldaduras de refuerzo, según IIW.
Normas con las que trabajamos
- EN 14015Calculamos según: depósitos de acero soldados verticales para líquidos a temperatura ambiente
- API 650Calculamos según: tanques de almacenamiento para proyectos con clientes anglosajones o petroquímicos
- EN 1993-1-9 . IIWCalculamos según: fatiga de uniones soldadas
- ISO 3834Apoyamos su certificación: calidad del soldeo por fusión
¿Es obligatorio calcular la fatiga en un depósito?
La EN 14015 no obliga a verificar la fatiga en todos los casos; cuando el llenado es frecuente o su cliente lo pide, la calculamos según EN 1993-1-9 e IIW.
Llevamos décadas fabricando igual y no ha habido problemas: ¿por qué calcular?
La fatiga actúa de forma silenciosa y puede tardar años en manifestarse. La verificación documental protege también al fabricante ante una eventual reclamación de responsabilidad civil.
¿La OCA que nos inspecciona no cubre el cálculo de fatiga?
La inspección de la OCA verifica la ejecución (soldaduras, ensayos NDT); no emite un informe de fatiga. El cálculo de Zytel proporciona ese documento.
¿Trabajan con la norma API 650?
Sí. Para proyectos con clientes que exigen API 650, calculamos bajo esa norma. El informe lo emite Zytel; el visado colegial se tramita si usted lo pide.
Proponga una pieza para un caso piloto
Envíenos el plano o una descripción de la pieza, su material y cómo trabaja. Le respondemos qué podemos calcular, con qué datos y en qué plazo. El caso piloto termina en un informe firmado.
Escribir a ingenieria@zytel.esTeléfono: 976 14 18 19
